Самодельный багажник на рейлинги

На дворе 21 век, автомобили прошлого столетия постепенно уходят с дорог. В начале нового тысячелетия в мир пришло прекрасное изобретение для автомобиля – рейлинги. Они позволили автопроизводителям подчеркнуть практичность своего творения, ну а у владельцев появилась возможность перевозить небольшие грузы даже на дорогостоящих вндорожниках или универсалах. Багажник на рейлинги – это мечта практически каждого автолюбителя, чей железный конь обладает подобного рода аксессуаром.

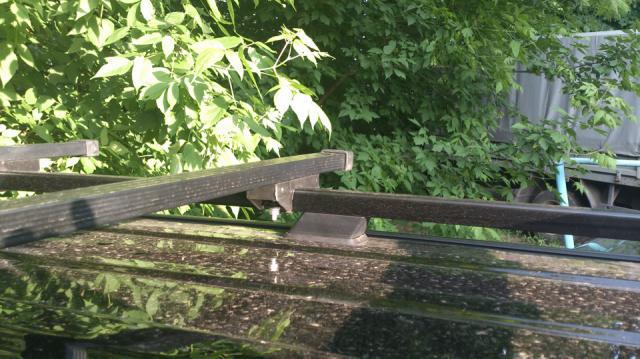

Поперечины на автомобиле

Три причины, по которым не стоит покупать данное приспособление:

  1. Стоимость – она варьируется от 4000 для Калины и более для автомобилей иностранного производства. Поэтому купить багажник на рейлинги сможет далеко не каждый.
  2. Внешний вид. Если вы разъезжаете на внедорожнике (именно данная аудитория является наиболее заинтересованной), то багажник на крышу из трубок диаметром 1,5 см будет выглядеть несолидно.
  3. Прочность. Естественно, эта характеристика так же важна. В среднем, позволительная нагрузка на рейлинги составляет от 60 до 120 кг. Само собой, никто не будет возить кирпичи, но все-таки…

Материалы и инструменты

Заводские крепления поперечин

  • Поперечины, которые лучше приобрести в автомагазине (это значительно облегчит задачу крепления)
  • Профилированная труба, желательно с толщиной стенки 2 мм, размер около 17х17, в зависимости от толщины поперечин.
  • Сварочный аппарат
  • Электроды (не толще 3мм)
  • Болгарка
  • Рулетка
  • Сетка

Застилать днище багажника лучше сеткой, с сотой примерно 4х4 (см), иначе в ней зимой будет скапливаться снег, а осенью – опавшие листья.

Этапы изготовления багажника

1. Для начала, нужно определиться с размерами багажника. Ширина и длина диктуются размерами автомобиля, а вот высота – этот параметр стоит выбирать на свое усмотрение, главное, не делать его слишком высоким, иначе будет неудобно снимать грузы, особенно громозкие.

2. После того, как определены параметры, размеры и требования к багажнику на рейлинги, необходимо нарезать трубы нужной длины. Вообще, поперечины продаются по 2 штуки в комплекте, лучше взять два комплекта, тогда опора распространится на 8 точек, что будет «приятнее» для самих рейлингов. Не стоит сразу все нарезать, потому как не всегда подсчеты являются верными. Изначально все нарезаем только для нижней площадки, после чего свариваем ее.

Нижнее основание

Если нет навыков сварщика, то лучше потренироваться на сваривании какого-то другого железа

3. Для сваривания идеально подойдет металлический стол, либо 4 подставки, изготовленных из металла. Особое внимание надо уделять плоскости всего основания. Сварные швы обязательно надо зашлифовывать сразу после остывания, поскольку потом металл привыкает, после чего сделать это становится очень сложно. Так же надо следить, чтобы не было прогаров, это существенно снизит прочность конструкции.

4. После того, как изготовлено нижнее основание, нужно изготовить верхнее. Его обязательно надо выполнить точно таким же по размерам: даже отклонение в пару миллиметров будет заметно. Теперь остается соединить эти две конструкции перемычками нужной длины. Здесь есть два варианта: сделать все «намертво», то есть, при помощи сварных швов, а можно оставить верхнее основание вместе с перемычками съемными, что позволит оставлять автомобильный багажник на рейлинги в виде площадки – иногда отсутствие бортов может быть очень полезным.

Изготовление верхнего основания

5. Теперь остается только тщательно зашлифовать оставшиеся швы, после чего покрасить багажник. Если он будет там постоянно, то можно установить подобранные катафоты, либо дублирующий стоп-сигнал. Так же можно установить противотуманный фонарь заднего хода. Естественно, все это требует правильного подсоединения к бортовой сети.

6. И последний вопрос, как закрепить багажник.Как бы прискорбно это ни звучало, но далеко не всегда удается найти два комплекта поперечин по доступной цене. Надо сказать, это вообще редкость, поэтому их можно изготовить самостоятельно. Для каждого крепления необходимо два болта с гайками, две трубки по диаметру болтов. Все это сваривается и устанавливается так, как на фото.  Багажник на рейлинги своими руками не должен вредить автомобилю, а значит, необходимо применение резиновых прокладок в местах креплений.

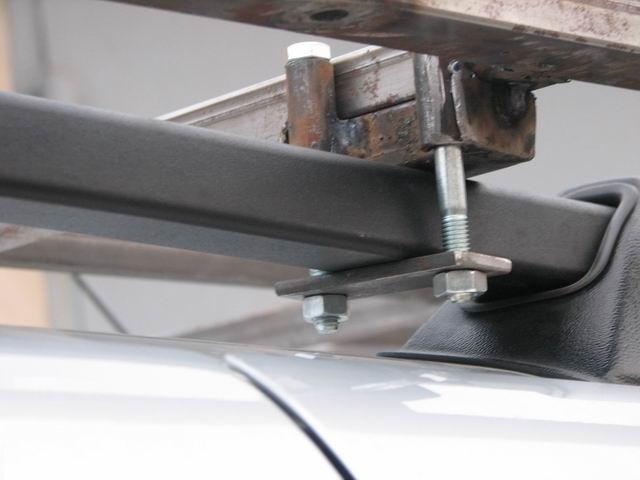

Самодельное крепление Заключение

Многие посчитают, что данный процесс очень сложен и длителен. На самом же деле, для того, чтобы изготовить багажник на крышу, не требуется огромных инженерных знаний, умений, а времени нужно не более 2 дней.
